Codex × Draw.io MCP：AI 自动绘制架构图

俗话说，一图胜千言。当我们想要介绍一个项目架构、业务流程，或者系统模块关系、日常读书的核心逻辑时，如果只用文字讲，读者很容易看累。如果我们能把它整理成一张信息图或者流程图，理解成本就会降低很多。

Draw.io 就是一个非常好的工具。它可以用来绘制：

  1. 流程图
  2. 架构图
  3. 思维导图
  4. 系统设计图
  5. 业务流程图
  6. 技术路线图

很多程序员、产品经理、架构师都会用它来表达复杂系统之间的关系。前段时间，Draw.io 官方发布了自己的 MCP。

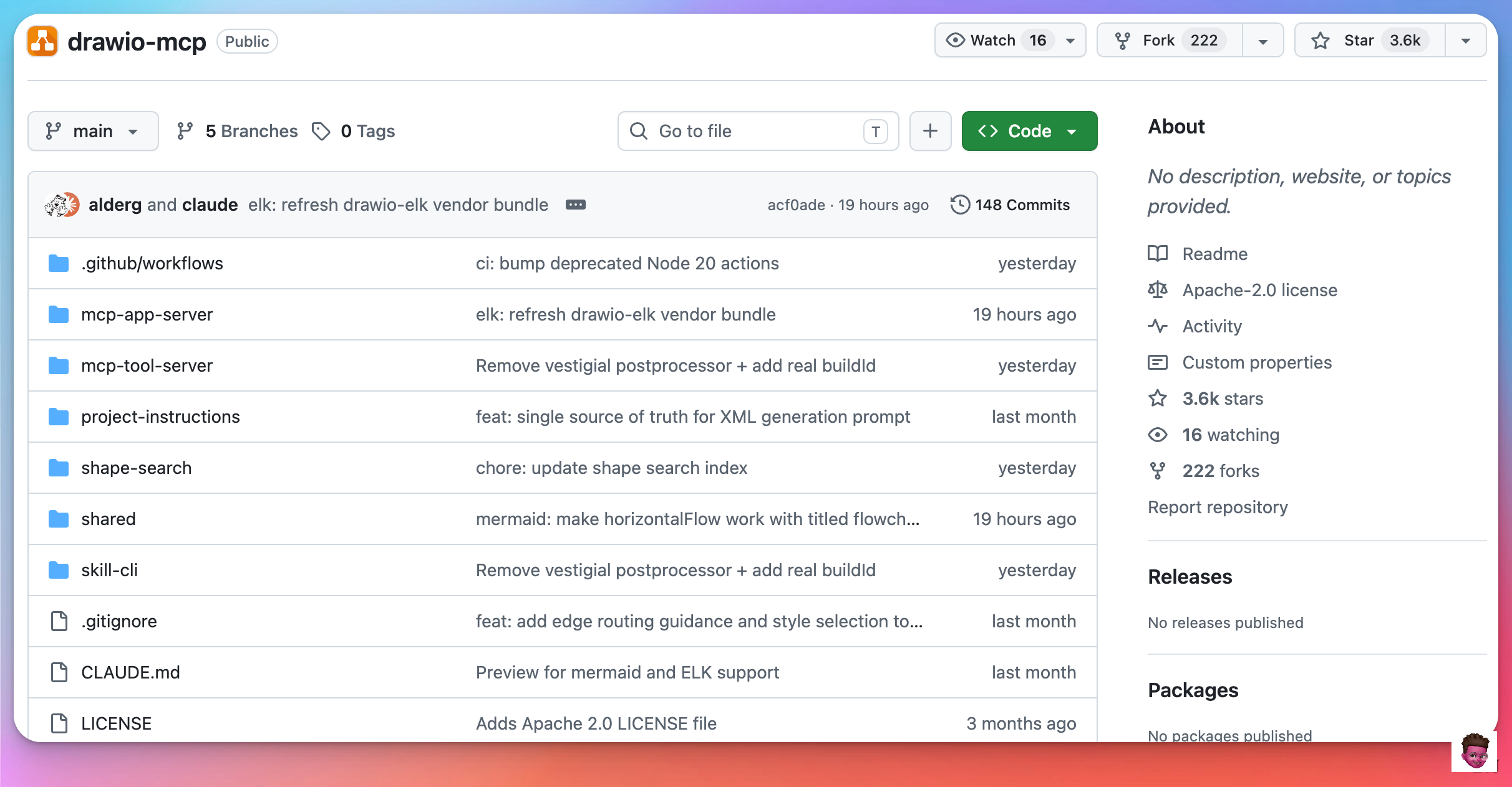

GitHub 地址：https://github.com/jgraph/drawio-mcp

image-20260512192851857

本章节介绍如何使用 Codex 安装、使用 Draw.io 的 MCP 工具，去绘制信息图或架构图。

1. 安装

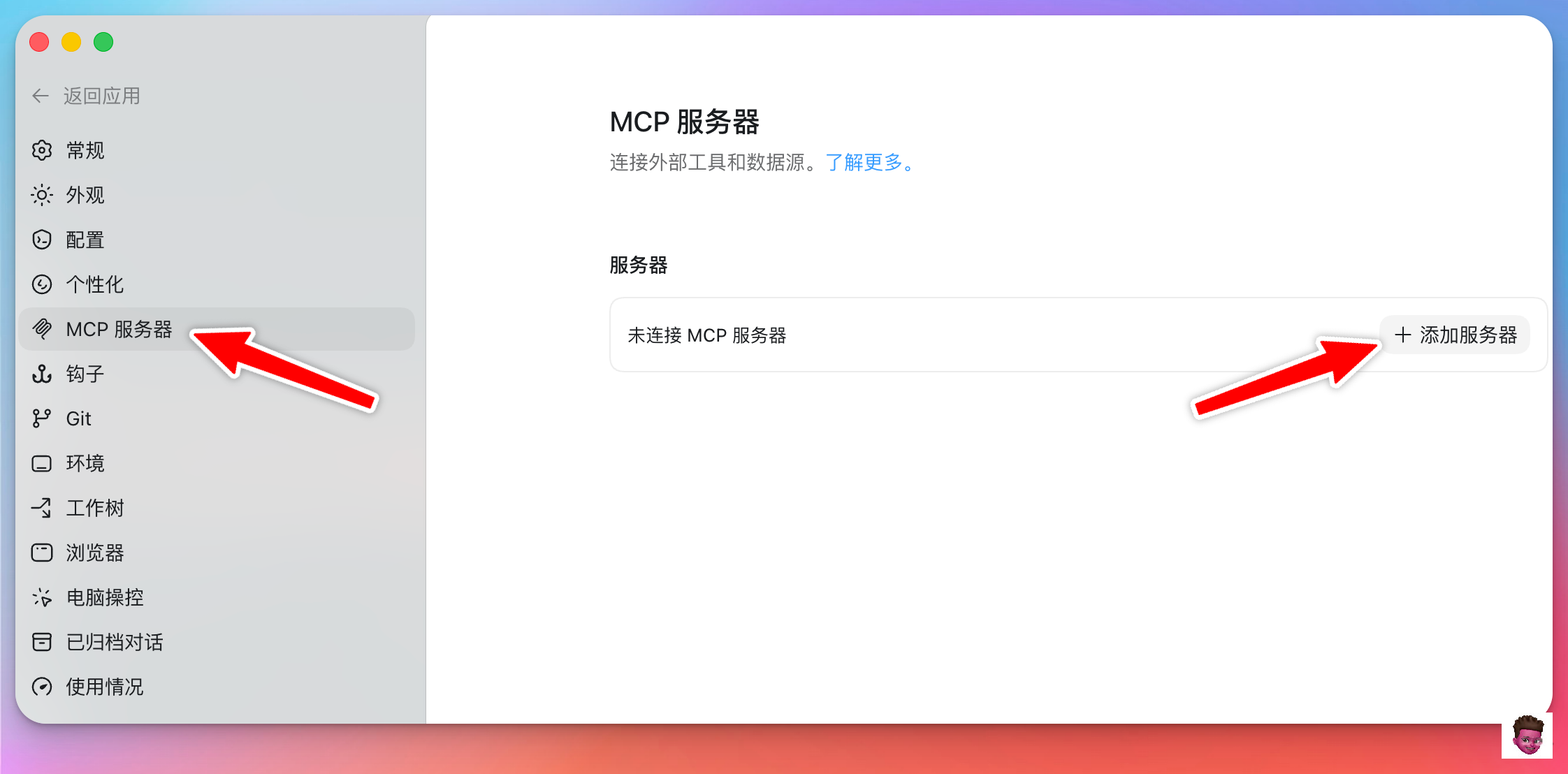

可以在设置里面添加，但需要填写对应的配置选项：

image-20260512190621886

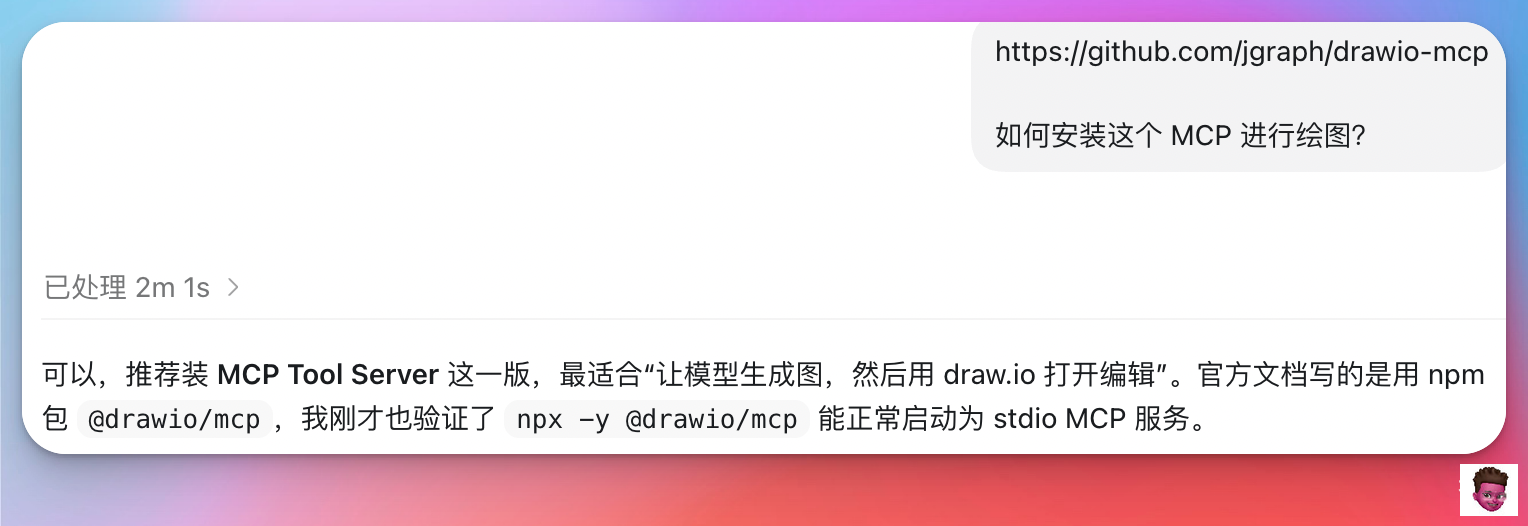

更简单的方法是直接把 Draw.io MCP 的 GitHub 仓库链接丢给 Codex，让 Codex 帮我们完成安装。

image-20260512192941392

如果它没有理解你的需求，就让它直接安装，说："安装之后，请确保我可以直接使用。"它就会帮你完成安装的过程。

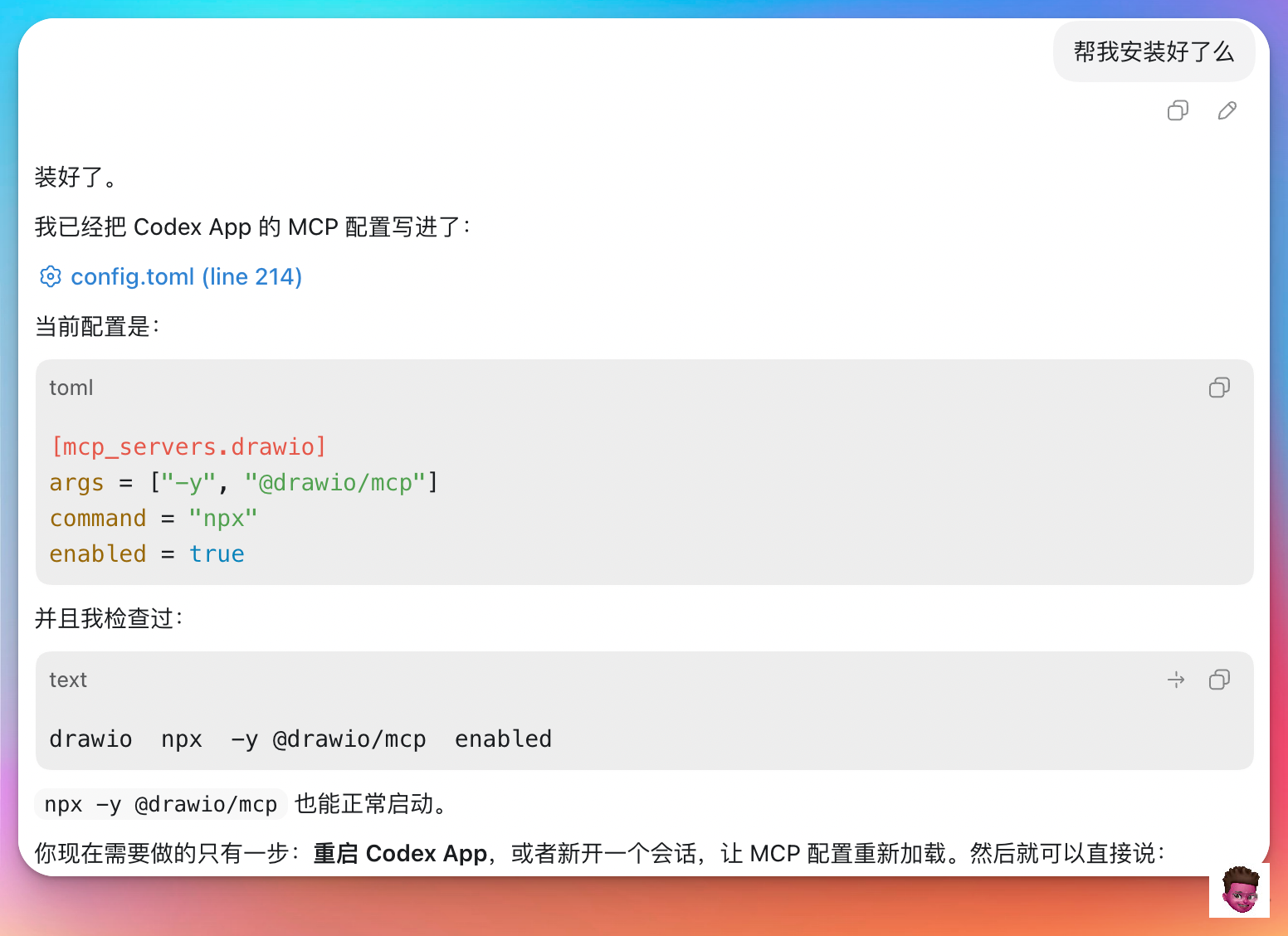

安装完成之后，确认一下即可：

image-20260512193026436

2. 开始使用

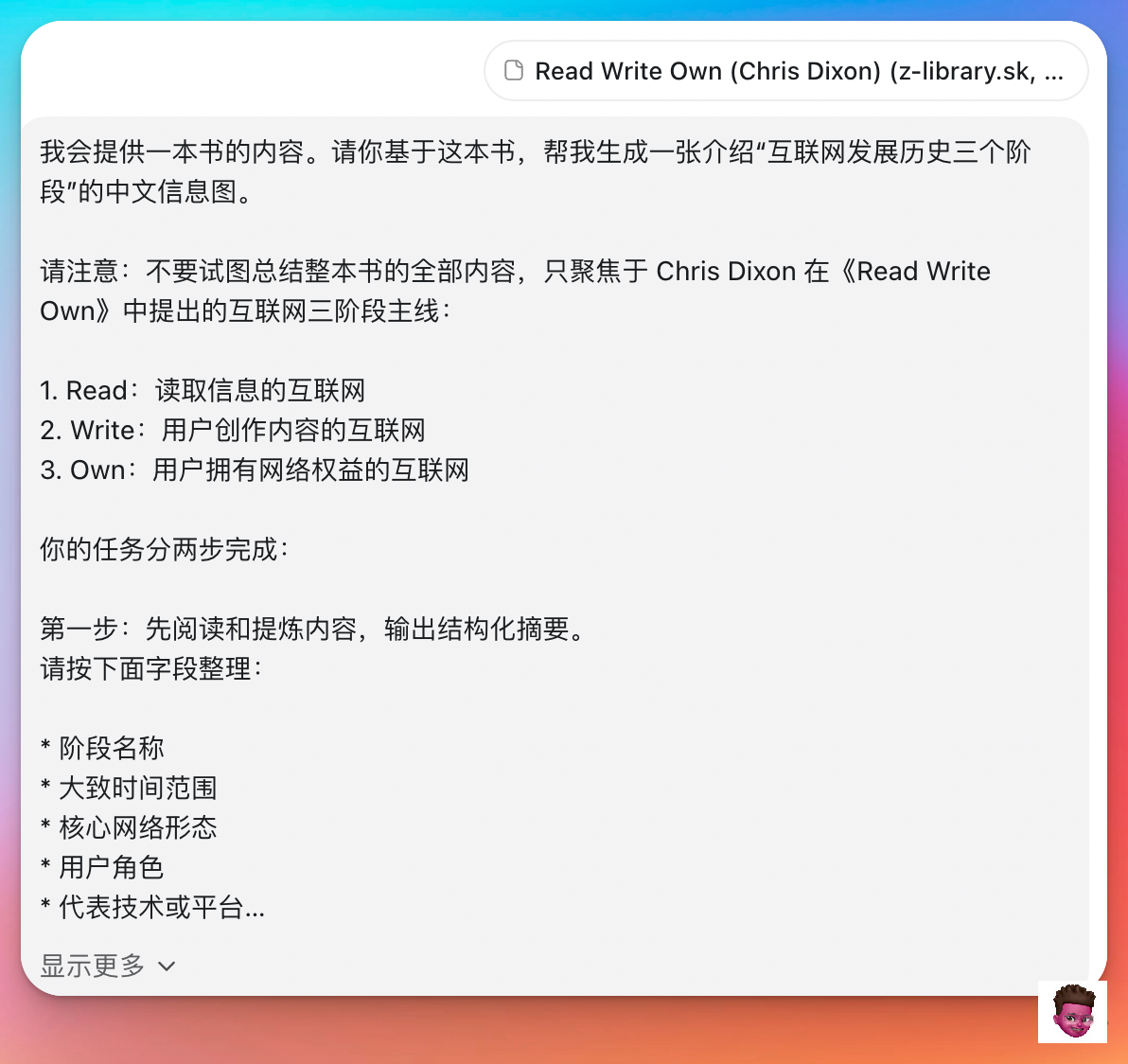

我选择一本书的内容，让 Draw.io 根据这本书的核心观点，绘制一张中文信息图。

image-20260512193130155

你可以随意要求它，自定义要绘制的内容、主题、风格等相关要求。

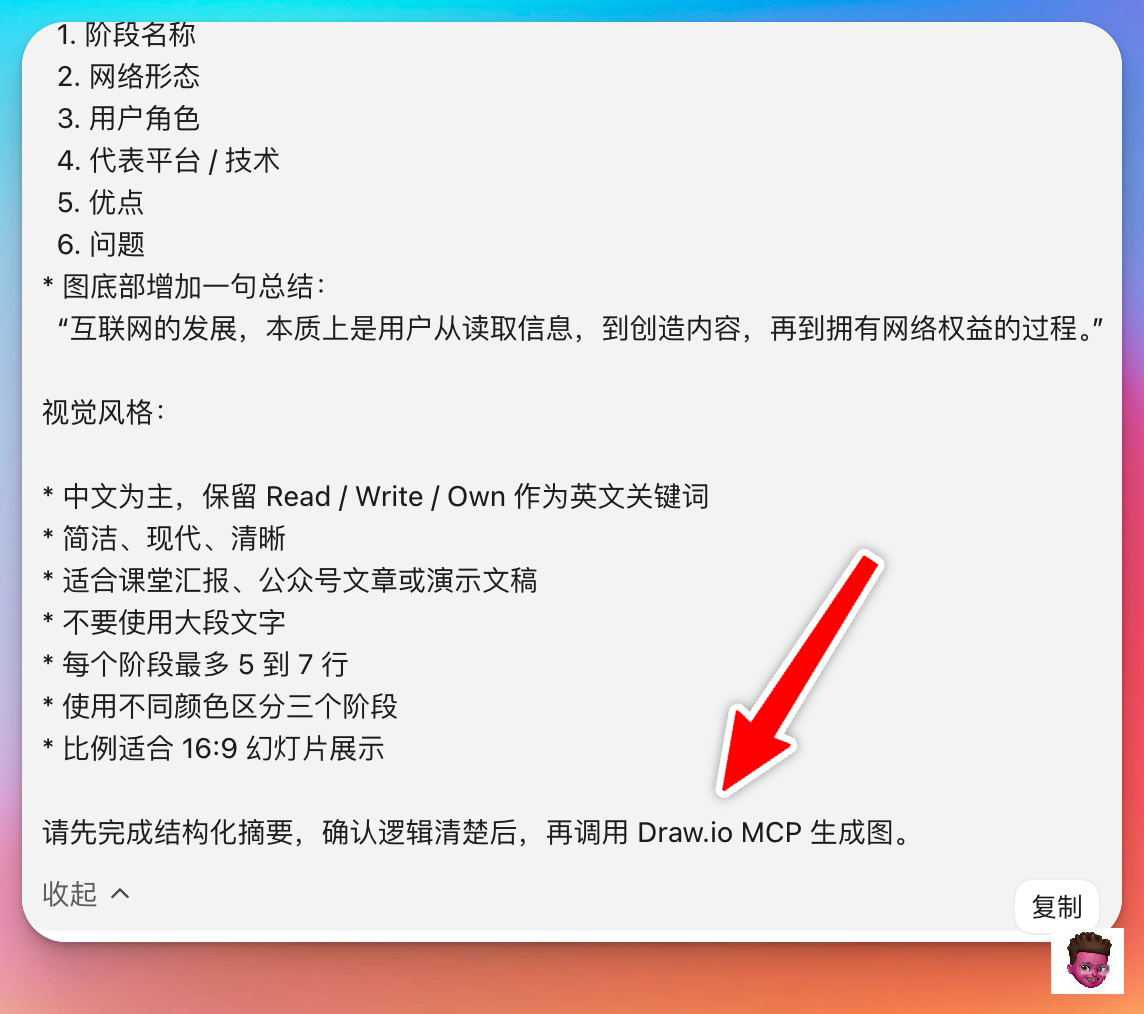

提示： 在提示词里一定要强调使用 Draw.io 的 MCP 去完成任务，这样它才会调用这个工具。

image-20260512193232787

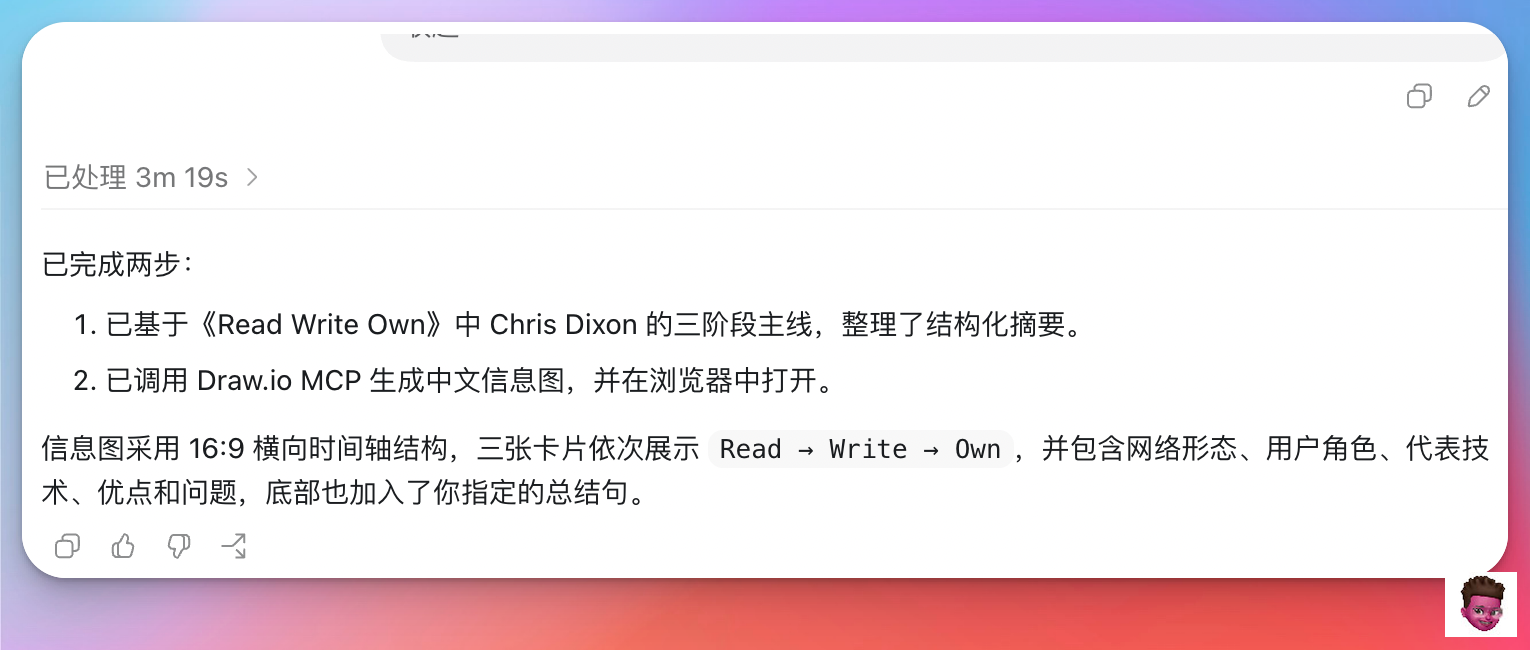

绘制完成之后，它会针对本次任务进行总结，并且自动打开浏览器显示绘图结果。

image-20260512193344652

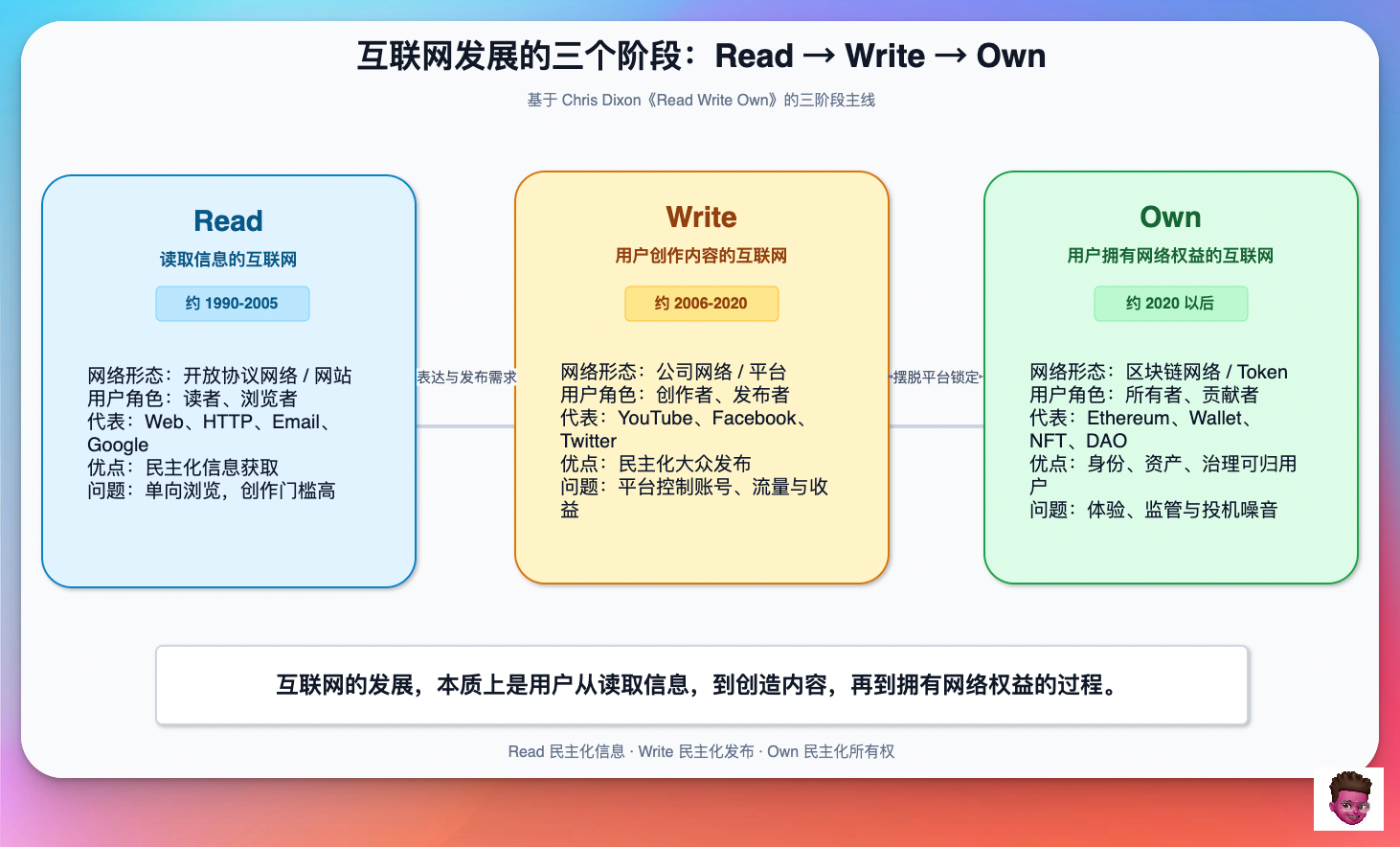

绘图结果如图所示：

image-20260512193447045

参考来源

这篇案例的实践思路和实操场景参考了以下 B 站创作者的视频内容，感谢原作者的分享：

原案例截图来自 CodexGuide 的实操记录；Codex3721 已按本站风格重新表述文字，并为本地图片加上水印。如涉及权益问题，可联系站点维护者处理。
